產品介紹

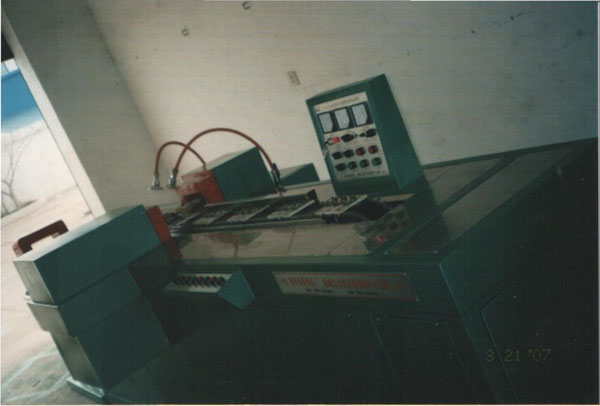

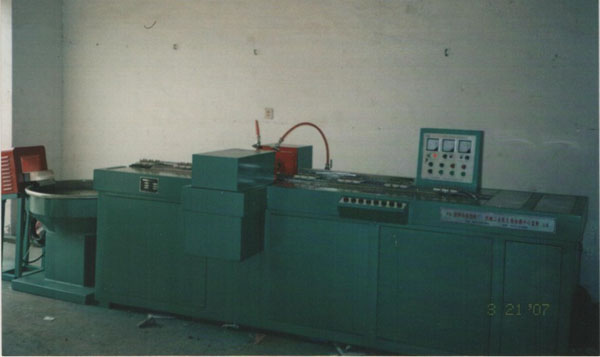

一、設備主要組成：

磁化電源控制系統（人機界面操作、數字顯示）	一套
鏈條輸送機構	一套
電極移動夾持磁化系統	一套 （三工位）
磁懸液噴灑及回收系統	一套
LED熒光照明系統	一套
檢測工作臺	一套
退磁系統	一套
暗房照明排風系統	一套

二、探傷工件：
三、設備能力：
1.探傷節拍：10-12秒/3件每班（12小時制）約10000只，觀察時間除外。
2.運轉時間：560小時/月。
四、本機設計制定標準：
按照JB/T8290-2011和GB/T3721-83標準執行；
根據ISO9001質量體系認證對磁粉探傷機設計程序文件執行；
五、設備主要技術參數：
周向磁化電流AC：0—2000A連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢AC：0—12000AT連續可調，帶斷電相控制（無漏檢）。
電極間距：0—300mm可調。
磁化原理：通電、磁軛法。
磁化方式：周向磁化3只工件分別通電、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度不小于4000μW/cm2。
靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±10%，50HZ，約100A，20KW。
檢查面：工件全部表面的裂紋等缺陷。
退磁：退磁線圈遠離式退磁。
剩磁：Br≤0.2mT。
六、運行程序：手動和自動二種。
自動程序為：上料定位→輸送→夾緊→噴灑→磁化→松開→輸送→工件進入觀察臺→觀察→退磁→下料。
手動，可單獨實現夾緊、磁化、噴灑等動作。
自動程序可連續進行。
